井下遂道施工加热器

      该电加热器配套应用于通过空气介质传送热量进行预热、烘干的设备等，具有升温快、温度均匀、干燥量大、使用方便可靠等优点。

一、结构简介

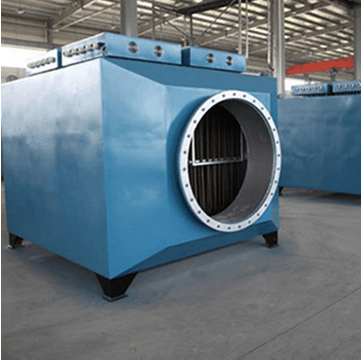

      该空气电加热器为卧式结构，主要由方形炉体、加热系统、电气控制部分组成。

      1、方形炉体：该炉体为长方体型式，两端为空气进出口，进出口为法兰接口。炉体内胆采用冷板制作，外覆板为冷板材料制作，外板与内胆之间填充超细硅酸铝隔热。

      2、加热系统：加热系统由U形电热管和外置接线罩组成，电热管均匀排列，直接插入炉体内胆，与炉体采用法兰连接。电热管体采用不锈钢材料制作，电热丝采用Ni80Cr20优质合金丝。

      3、电气控制：采用温度传感器采集到出口处温度值传输至高精度数显式温控仪，仪表具有PID自整定设定参数功能，输入较佳的控制信号驱动加热器控制器件分组控制加热温度，共分三组控制，采用接触器控制加热器。控制为自动化模式，即当进入的空气温度值接近工作温度值时，自动关闭分组的辅助加热。设备具有超温、断偶报警，自动切断加热电源功能。

二、选材及主要元器件

    1．机械部分：

  （1）内胆：1.5㎜冷板；

  （2）框架：材质Q235-A  [ 6#槽钢、□30×30×3方管；

  （3）保温层：优质硅酸铝棉；

  （4）外覆板：材质Q235-A δ=1.5㎜，表面油漆；

  （5）电热管：U形，两端接线，不锈钢1Cr18Ni9Ti外壳，镍铬合金电阻丝；
