以下仅为部分风机参数,可根据客户要求制作

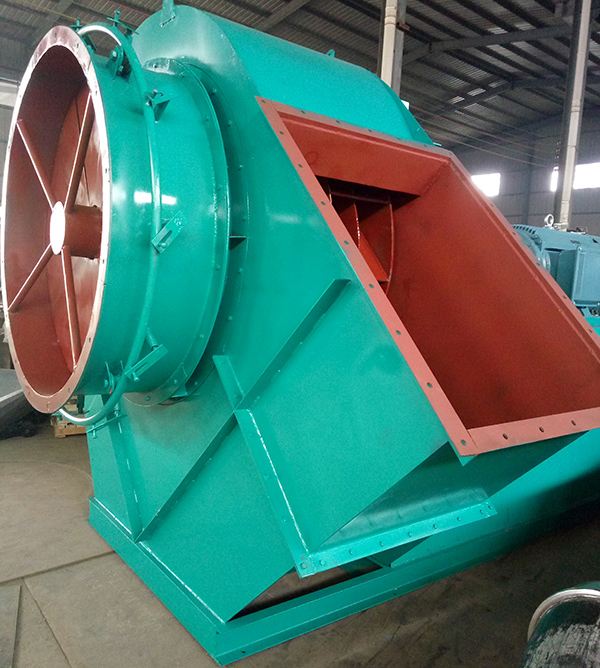

风机概述
该系列风机不仅可与Y7-45型系列风机采用了“三元流动原理”，创造性地改变了传统叶轮的结构，因而与同类产品相比，具有更为优越的性能和特点。该系列风机的试制成功得到了有关专家、教授和广大用户的一致好评。
Y7-45性能与选用件表
机号 № | 温度及转速 | 序号 | 全压 Pa | 流量 m3/h | 效率 η | 轴功率 KW | 所需功率 KW | 电动机 | 噪声 dB(A) | ||
型号 | 功率 KW | LA | LSA | ||||||||
6.3 | n=2300 r/min t=200 ℃ | 1 2 3 4 5 6 7 8 | 2867 2897 2915 2906 2906 2889 2812 2627 | 6379 8335 10291 12247 14204 16160 18116 20072 | 0.742 0.776 0.790 0.803 0.818 0.810 0.807 0.754 | 6.854 8.658 10.564 12.328 14.031 16.029 17.549 19.445 | 8.910 11.256 13.733 16.027 18.241 20.837 22.814 25.279 | Y160L-2 | 18.5 | ＜80 | ＜20 |
Y180M-2 | 22 | ||||||||||
8 | n=1700 r/min t=200 ℃ | 1 2 3 4 5 6 7 8 | 2226 2552 2568 2560 2560 2545 2477 2315 | 9654 12615 15575 18536 21497 24457 27418 30378 | 0.742 0.776 0.790 0.803 0.818 0.810 0.807 0.754 | 9.137 11.543 14.085 16.437 18.707 21.370 23.398 25.925 | 11.88 15.01 19.31 21.37 24.32 27.78 30.42 33.70 | Y180L-4 | 22 | ＜80 | ＜18 |
Y200L-4 | 30 | ||||||||||
8 | n=1900 r/min t=200 ℃ | 1 2 3 4 5 6 7 8 | 3155 3188 3207 3167 3197 3179 3094 2844 | 10790 14099 17408 20717 24026 27334 30643 33952 | 0.742 0.776 0.790 0.803 0.818 0.810 0.807 0.754 | 12.76 16.12 19.66 22.95 26.12 29.83 32.67 36.19 | 16.59 20.96 25.56 29.84 33.96 38.78 42.47 47.05 | Y200L-4 | 30 | ＜80 | ＜18 |
Y225M-4 | 45 | ||||||||||
| 10 | n=1300 r/min t=200 ℃ | 1 2 3 4 5 6 7 8 | 2308 2332 2346 2339 2339 2325 2263 2115 | 14419 18841 23263 27685 32106 36528 40950 45372 | 0.742 0.776 0.790 0.803 0.818 0.810 0.807 0.754 | 12.470 15.753 19.221 22.431 25.530 29.164 31.931 35.380 | 16.21 20.48 24.90 29.16 33.19 37.91 41.51 45.99 | Y200L-4 | 30 | ＜80 | ＜18 |
Y225M-4 | 45 | ||||||||||
