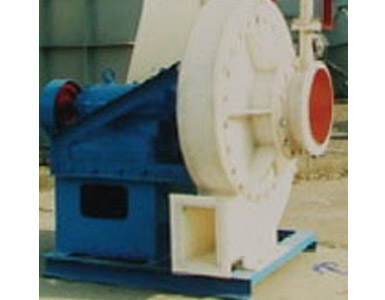

FB9-19系列玻璃钢高压离心通风机
1、用途
FB9-19 9-26系列玻璃钢离心通风机主要用于排送具有酸、碱、盐类等腐蚀性较强的气体，且需要压力较高的场所。介质温度一般不超过65℃，介质中所含杂质的粒度不大于150mg/m3。
2、形式
本通风机为单吸入，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14共12个机号。
通风机可制成右旋和左旋两种形式。从电动机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。
风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。风机的传动方式为A式（№4～6.3）和D式（№7.1～14）两种。
3、结构特点
1）叶轮 由12片前向弯曲形玻璃钢叶片组成。叶轮轴盘（埋有金属轴套），用玻璃钢模制成形后经静、动平衡校正，故运转平稳。
2）机壳 亦用玻璃钢整体模制成形。进、出口为圆形法兰，便于管道连接。
3）进风口 用玻璃钢模制成收敛式流线形的整体结构，用螺栓固定在前盖板组上。
4）传动组 由主轴、轴承箱、联轴器等组成。轴承箱为整体结构，采用滚动轴承，用轴承润滑脂润滑，与金属风机通用。
4、性能与选择
风机性能一般均指在标准状态下输送气体的性能。标准状态指大气压Pa=101300Pa，大气温度t=20℃，相对湿度为50%，空气密度ρ=1.2kg/m3。
9-19离心通风机性能与选用件表（D式）
| 机号 | 传动方式 | 转速/(r/min) | 序号 | 流量(m3/h) | 全压/(Pa) | 内效率 (%) | 内功率/(KW) | 所需功率 | 电动机 | 联轴器GB/T4323-1984 （一套 | 地脚螺栓 | 螺母 | 垫圈 | |
| 型号 | 功率/(KW) | |||||||||||||
7.1 | D | 2900 | 1 | 4610 | 11717 | 72.7 | 19.83 | 23.3 | Y200L2-2 | 37 | TL8 | M16×400 | M16 | 16 |
5 | 8144 | 11340 | 77.2 | 31.98 | 37.5 | Y250M-2 | 55 | TL8 | M20×500 | M20 | 20 | |||
| 8 | D | 2900 | 1 | 6594 | 15034 | 72.7 | 36.02 | 42.3 | Y280S-2 | 75 | TL8 | M20×500 | M20 | 20 |
6 | 12968 | 14021 | 74.5 | 64.71 | 75.9 | Y315S-2 | 110 | TL8 | M24×630 | M24 | 24 | |||
| 8 | D | 1450 | 1 | 3297 | 3620 | 72.7 | 4.5 | 5.5 | Y132M-4 | 7.5 | TL8 | M24×630 | M24 | 24 |
4 | 5275 | 3584 | 78.5 | 6.60 | 7.7 | Y160L-4 | 15 | TL8 | M12×300 | M12 | 12 | |||
| 9 | D | 1450 | 1 | 4695 | 4597 | 72.7 | 8.11 | 9.5 | Y160L-4 | 15 | TL8 | M12×300 | M12 | 12 |
5 | 8294 | 4453 | 77.2 | 13.08 | 15.4 | Y180L-4 | 22 | TL8 | M12×300 | M12 | 12 | |||
