15065853977☆ 风机的用途

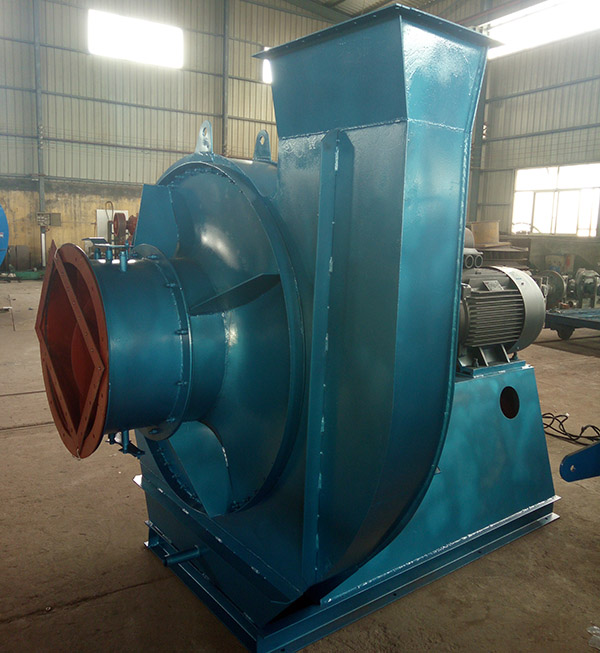

9-28型高压离心通风机,一般用于锻冶炉及高压强制通风,亦广泛用于输送物料,可适用于输送空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。输送介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。该风机还可用作水泥窑外分解工艺(机号16以上),钢治炼等特殊场合使用的高温风机(改用耐热,高强度材料)。
☆ 风机的型式
1、本风机均为单吸入,通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16,共13个机号。
2、风机通常制成右旋和左旋两种型式。
3、风机的出口位置以机壳的出口角度表示,“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。
☆ 风机的结构
风机主要由叶轮、机壳、进风口、支架等组成。
(1)叶轮:9-28型风机为16片叶片,属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。
(2)机壳:用普通钢板焊接成蜗形壳整体。
(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。
规格 | 机号(No) | 转速(r/min) | 配用电机(Kw-P) | 流量(m3/h) | 全压(Pa) |
4A | 4 | 2900 | 2473-2748 | 3884-3835 | |
5.5 | 3022-3572 | 3776-3629 | |||
7.5 | 3847-4122 | 3540-3452 | |||
4.5A | 7.5 | 2900 | 3521-4303 | 4623-4776 | |
11 | 4695-5868 | 4698-4374 | |||
5A | 15 | 2900 | 4830-6440 | 6071-5796 | |
18.5 | 6977-8050 | 5678-5394 | |||
5.6A | 22 | 2900 | 6786-7540 | 7620-7522 | |
30 | 8294-9048 | 7394-7277 | |||
37 | 9802-11309 | 7120-6767 | |||
6.3A | 45 | 2900 | 9662-10725 | 9610-9523 | |
55 | 11809-13956 | 9356-9003 | |||
75 | 15029-16103 | 8787-8571 | |||
7.1D | 75 | 2900 | 13829-16903 | 12249-11886 | |
110 | 18439-23049 | 11690-10886 | |||
8D | 132 | 2900 | 19783-21981 | 15554-15358 | |
160 | 24180-26378 | 15093-14848 | |||
200 | 28576-32972 | 14524-13818 | |||
18.5 | 1450 | 9892-10991 | 3884-3835 | ||
22 | 12090-14288 | 3776-3629 | |||
30 | 15387-16486 | 3540-3452 | |||
9D | 30 | 1450 | 14084-15649 | 4923-4854 | |
37 | 17214-18779 | 4776-4698 | |||
45 | 20344-23473 | 4599-4374 | |||
10D | 55 | 1450 | 19320-23613 | 6071-5894 | |
75 | 25759-32199 | 5796-5394 | |||
11.2D | 55 | 1450 | 27143-33174 | 7620-7394 | |
75 | 36790-48238 | 7277-6767 | |||
11.2D | 30 | 960 | 17970-21964 | 3344-3246 | |
37 | 23960-29950 | 3119-2972 | |||
12.5D | 160 | 1450 | 37734-46119 | 9498-9209 | |
250 | 50311-62889 | 9062-8434 | |||
45 | 24982-27758 | 4157-4109 | |||
55 | 960 | 27758-30534 | 4109-4040 | ||
75 | 33310-41637 | 3972-3697 | |||
14D | 250 | 1450 | 53013-88355 | 11906-10582 | |
75 | 35098-38998 | 5217-5158 | |||
90 | 960 | 38998-42898 | 5158-5002 | ||
110 | 46798-58497 | 4982-4639 | |||
16D | 550 | 1450 | 79133-96713 | 15554-15093 | |
800 | 105511-131888 | 14848-13818 | |||
160 | 960 | 52392-64034 | 6816-6620 | ||
250 | 69855-87319 | 6502-6061 |
