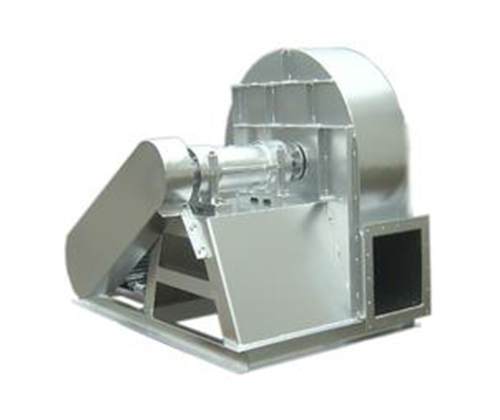

15065853977W4-79型炉用高温气体循环风机
1、用途
适用于冷轧卷板、钢带、线材、铜基合金、铝铂合金、锌基合金等退火材料。
2、结构特点
根据炉用高温气体循环风机的性能,分有轴流式和离心式;根据工作温度,分为100~300℃,350~600℃,650~1050℃三档;根据结构型式分为立式(电动机在下,电动机在上)和卧式两种,一般用于并式电炉及罩式电炉等。
该厂生产的W4-79系列的高温气体循环风机为强对流钟罩退火用主风机。我厂吸收了进口风机的优点,又根据用户的意见,进行了改进设计,适用于炉内气氛为全氢气、富氢气、氨分解气及各种惰性气体等,与气体自然循环比较,可提高产量68%;耗气量节约70%;耗电量节约20%;生产周期节约40%。由于料层内部透热均匀,金相组织转变均匀,因而能提高材料的的表面质量及抗腐蚀性。
此系列风机是一种无壳立式风机。是由多翼单板弧形离心式叶轮与绝缘级为F级的专用耐温双速长轴电动机(机壳与水冷套形成一体化)组成。
W4-79循环风机工作温度为750℃时性能表
型号 | 机号 | 转速/(r/min) | 全压/(Pa) | 流量/(m3/h) | 电 动 机 | 备注 | |
型号 | 功率/(KW) | ||||||
W4-79 | 6.5 | 1470/730 | 240 215 190 170 150 120 | 8190 9550 10920 12280 13640 15010 | YLD200-4/8 | 26/9 | 全氢炉、富氢炉、 氨分解炉 |
W4-79 | 7.5 | 1470/730 | 340 310 275 240 210 175 | 14760 17220 19680 22140 24600 27060 | YLD250-1-4/8 | 40/10 | |
8.5 | 1470/730 | 440 400 350 310 265 225 | 21490 25070 28650 32230 35810 39400 | YLD250-2-4/8 | 47/12 | ||
W4-79 | 9.5 | 1470/730 | 545 500 440 390 340 380 | 30000 35000 40000 45000 50000 55000 | YLD280-4/8 | 55/13 |
