产品特点：

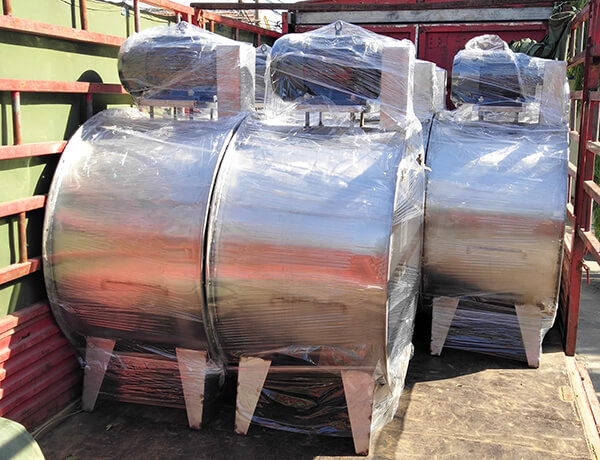

GD30K2—12型轴流通风机可作为管道的一部分联接于管道中间，适用于化工，造纸及其它工厂输送60度以下的空气和各种对电机有害的气体。
本风机按其叶轮直径共分NO 6、7、8、9、10等五个机号。叶片数有4片、6片两种。叶片安装角度可制成15度、20度、25度、30度四种。电动机安装在风筒上部，有可调的电机座板支承电机，并能调节中心距。全部采用三角皮带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。
本型风机一般采用钢材焊接制成，如果输送含有腐蚀性、易燃性气体时可在订货时提出要求，特殊制作。
GD30K2—12轴流通风机性能参数表
机号 | 叶片 | 转速(r/min) | 全压(Pa) | 流量(m3/h) | 功率(KW) | 电机型号 | |
数量 | 角度(度) | ||||||
| 6 | 4 | 15-20 | 1450 | 167 | 7200-9500 | 1.1 | Y90S-4 |
| 6 | 4 | 25-30 | 1450 | 177-185 | 11300-13150 | 2.2 | Y100L1-4 |
| 6 | 4 | 15-35 | 960 | 74-81 | 4800-8700 | 0.75 | Y90S-6 |
| 7 | 4 | 15-20 | 1450 | 226 | 11500-14100 | 2.2 | Y100L1-4 |
| 7 | 4 | 25-30 | 1450 | 235-245 | 18000-20900 | 4 | Y112M-4 |
| 7 | 4 | 15-30 | 960 | 93-103 | 7650-19900 | 1.1 | Y90L-6 |
| 8 | 4 | 15-20 | 1450 | 294 | 17300-22000 | 5.5 | Y132S-4 |
| 8 | 4 | 25-30 | 1450 | 314-324 | 27000-31300 | 7.5 | Y132M-4 |
| 8 | 4 | 15-20 | 960 | 128 | 11400-14900 | 1.5 | Y100L-6 |
| 8 | 4 | 25-30 | 960 | 137-145 | 17800-20600 | 2.2 | Y112M-6 |
| 9 | 4 | 15-20 | 960 | 157 | 16200-21200 | 2.2 | Y112M-6 |
| 9 | 4 | 25-30 | 960 | 177-183 | 23200-29300 | 4 | Y132M1-6 |
| 10 | 4 | 15-20 | 960 | 206 | 22600-29700 | 4 | Y132M1-6 |
| 10 | 4 | 25-30 | 960 | 226-235 | 35400-41000 | 7.5 | Y160M-6 |
| 6 | 6 | 15-20 | 1450 | 186-206 | 7800-9700 | 1.1 | Y90S-4 |
| 6 | 6 | 25-30 | 1450 | 216-235 | 12000-14000 | 2.2 | Y100L1-4 |
| 6 | 6 | 15-30 | 960 | 78-104 | 5170-9270 | 0.75 | Y90S-6 |
| 7 | 6 | 15-20 | 1450 | 255-284 | 12500-15000 | 2.2 | Y100L1-4 |
| 7 | 6 | 25-30 | 1450 | 304-314 | 19000-22500 | 4 | Y112M-4 |
| 7 | 6 | 15-30 | 960 | 103-137 | 8270-14900 | 1.1 | Y90L-6 |
| 8 | 6 | 15-20 | 1450 | 334-373 | 1810-22650 | 5.5 | Y132S-4 |
| 8 | 6 | 25-30 | 1450 | 392-412 | 27900-33200 | 7.5 | Y132M-4 |
| 8 | 6 | 15-20 | 960 | 147-157 | 12000-15000 | 1.5 | Y100L-6 |
| 8 | 6 | 25-30 | 960 | 167-177 | 18500-22000 | 2.2 | Y112M-6 |
| 9 | 6 | 15-20 | 960 | 186-206 | 17500-21500 | 2.2 | Y112M-6 |
| 9 | 6 | 25-30 | 960 | 216-235 | 26800-32000 | 4 | Y132M1-6 |
| 10 | 6 | 15-20 | 960 | 226-255 | 24000-30000 | 4 | Y132M1-6 |
| 10 | 6 | 25-30 | 960 | 275-284 | 36000-43000 | 7.5 | Y160M-6 |
